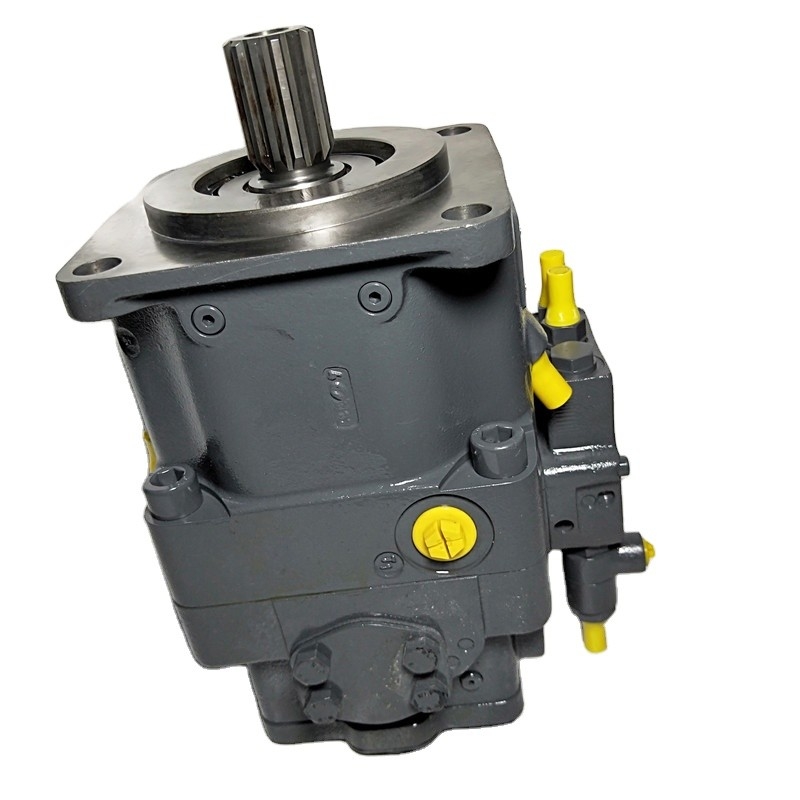

Α11VLO145 Υδραυλικές αντλίες με έμβολο A11VLO260 A11VO190 Rexroth σειρά A11VO

Υδραυλική αντλία A11VO A11VLO145 A11VLO260 Υδραυλική αντλία AA11VO190

Οδηγίες ασφαλείας

- Οι αντλίες A11VO είναι σχεδιασμένες για χρήση σε ανοικτά κυκλώματα.
- Ο σχεδιασμός του έργου, η συναρμολόγηση και η θέση σε λειτουργία των συστατικών των αξονικών έμβολο πρέπει να πραγματοποιούνται από ειδικευμένο προσωπικό.
- Οι θύρες γραμμών εργασίας και οι λειτουργικές θύρες είναι σχεδιασμένες μόνο για υδραυλικές γραμμές.
- ενδέχεται να υπάρχει κίνδυνος καύσης των αξονικών στοιχείων του έμβολο (ειδικά των ηλεκτρομαγνητών) κατά τη διάρκεια και αμέσως μετά τη λειτουργία.φορώντας προστατευτικά ρούχα).
- Ανάλογα με τις συνθήκες λειτουργίας του άξονου στοιχείου του έμβολο (πίεση λειτουργίας, θερμοκρασία του ελαίου), τα χαρακτηριστικά μπορεί να αλλάζουν.
- Πυροβολιστικό λάδι:
Σχεδιασμός ανοίγματος λάδι και σταθερού νήματος για τη μέγιστη καθορισμένη πίεση.Ο κατασκευαστής του μηχανήματος ή του συστήματος πρέπει να εξασφαλίζει ότι ο συντελεστής ασφαλείας των στοιχείων σύνδεσης και των γραμμών πληροί τις καθορισμένες συνθήκες λειτουργίας (πίεση, ροή, υδραυλικό υγρό, θερμοκρασία).
- Τα δεδομένα και οι οδηγίες που περιέχονται στο παρόν έγγραφο πρέπει να τηρούνται.
- Χρησιμοποιώντας την ακόλουθη ροπή σύσφιξης:
· Τρύπες με νήματα για στοιχεία έλξης με άξονα:
Η μέγιστη επιτρεπόμενη ροπή σύσφιξης MG Max είναι η μέγιστη για τρύπες με νήματα και δεν πρέπει να υπερβαίνει την τιμή αυτή.
Συνδυασμός:
Παρακαλείσθε να ανατρέξετε στις οδηγίες του κατασκευαστή για τη σφίξιμο ροπής των χρησιμοποιούμενων αρθρώσεων.
· Στροφή στερέωσης:
Για σταθερές βίδες που πληρούν τις απαιτήσεις του DIN 13, συνιστούμε να ελέγχεται ξεχωριστά η ροπή σφίξης σύμφωνα με το VDI 2230.
· Στροφή κλειδώματος:
Για τη μεταλλική βίδα κλειδώματος που παρέχεται με το αξιακό στοιχείο έμβολο, εφαρμόζεται η ροπή σφίξης MV που απαιτείται για τη βίδα κλειδώματος.
- Το συστατικό του προϊόντος δεν έχει πιστοποιηθεί και εγκριθεί σύμφωνα με τη γενική έννοια ασφάλειας μηχανών του DIN EN ISO 13849.

	ΑΡΘΡΟΙ	A11VO Αξιακή μεταβλητή αντλία με έμβολο
	Ειδικότερα:	40,60,75,95,130,145,190,260
		ΣΕΡΙΑ 1
	ΕΠΙΤΡΑΣΗ ΕΡΓΑΣΗΣ	Συνήθης πίεση 400bar (40Mpa), πίεση αιχμής 450bar (45Mpa)
Τρόπος ελέγχου: LR ρύθμιση ισχύος DR έλεγχο πίεσης Υδραυλικός έλεγχος HD, που συνδέεται με την πίεση του πιλότου Ηλεκτρικός έλεγχος EP με αναλογικό ηλεκτρομαγνήτη	Ειδικά χαρακτηριστικά	Η μεταβλητή αντλία με άξονα έμβολο σε πλάκα σπασμού χρησιμοποιείται για υδροστατική μετάδοση σε υδραυλικό σύστημα ανοιχτού βρόχου. Σχεδιασμένα κυρίως για μηχανικές εφαρμογές σε λειτουργίες πεζοπορίας. Υπό την προϋπόθεση της πίεσης της δεξαμενής ή της χρήσης προαιρετικής ενσωματωμένης αντλίας ανεφοδιασμού (τροχιά), η αντλία λειτουργεί υπό την προϋπόθεση της αυτόματης εκκίνησης και ανεφοδιασμού. Παροχή ποικιλίας επιλογών ελέγχου για την κάλυψη των απαιτήσεων διαφόρων εφαρμογών. Οι επιλογές ελέγχου ισχύος ρυθμίζονται εξωτερικά, ακόμη και όταν η αντλία λειτουργεί. Η κίνηση διατομής είναι κατάλληλη για αντλίες ταχυτήτων και αντλίες με έμβολο με άξονα, δηλαδή 100% κίνηση διατομής. Η ροή εξόδου είναι ανάλογη με την ταχύτητα κίνησης και μπορεί να ποικίλει χωρίς βήματα μεταξύ qV Max και qV min = 0.
