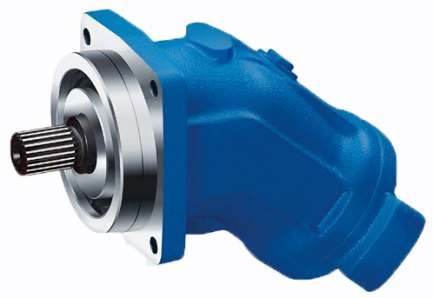

A2FM υδραυλική μηχανή A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200

– Οι μηχανές A2FM σχεδιάζονται για τη χρήση στα ανοικτά και κλειστά κυκλώματα.

– Ο προγραμματισμός, η εγκατάσταση και η ανάθεση προγράμματος των με αξονικό έμβολο μονάδων πρέπει να πραγματοποιηθούν από το καταρτισμένο προσωπικό.

– Πρίν χρησιμοποιεί τη με αξονικό έμβολο μονάδα, διαβάστε το αντίστοιχο εγχειρίδιο οδηγίας εντελώς. Διαθέσιμος κατόπιν αιτήσεως από Bosch Rexroth.

– Κίνδυνος εγκαυμάτων από τη με αξονικό έμβολο μονάδα κατά τη διάρκεια και αμέσως μετά από της λειτουργίας. Τα κατάλληλα μέτρα ασφαλείας πρέπει να ληφθούν (π.χ. φορώντας τη προστατευτική ενδυμασία).

– Τα χαρακτηριστικά της με αξονικό έμβολο μονάδας μπορούν να ποικίλουν λόγω των διαφορετικών λειτουργούντων όρων (λειτουργούσα πίεση, ρευστή θερμοκρασία).

– Λιμένες γραμμών εργασίας:

· Οι λιμένες και τα νήματα καθορισμού σχεδιάζονται για τη μέγιστη διευκρινισμένη πίεση. Ο κατασκευαστής μηχανών ή συστημάτων πρέπει να εξασφαλίσει ότι οι παράγοντες ασφάλειας της σύνδεσης των στοιχείων και των γραμμών ικανοποιούν τους διευκρινισμένους λειτουργούντες όρους (πίεση, ροή, υδραυλικό πετρέλαιο, θερμοκρασία).

• Οι λιμένες γραμμών εργασίας και οι λιμένες λειτουργίας είναι για τις υδραυλικές γραμμές μόνο.

– Τα στοιχεία και οι οδηγίες που περιλαμβάνονται εδώ πρέπει να ακολουθηθούν.

– Το προϊόν δεν μπορεί να εγκριθεί ως συστατικό μετά από τη γενική έννοια ασφάλειας των μηχανημάτων ISO13849.

– Χρησιμοποιήστε τις ακόλουθες ροπές σκλήρυνσης:

· Συνδετήρας:

Δείτε τις οδηγίες του κατασκευαστή για τη ροπή σκλήρυνσης των συναρμολογήσεων χρησιμοποιούμενων.

· Τοποθετώντας μπουλόνια:

Για να τοποθετήσουμε τα μπουλόνια με τα μετρικά νήματα του ISO σύμφωνα με DIN13 και τα νήματα σύμφωνα με ASMEB1.1, συστήνουμε τις ροπές σκλήρυνσης των μεμονωμένων κατοικιών σύμφωνα με VDI2230.

· Περασμένη κλωστή τρύπα για τη με αξονικό έμβολο μονάδα:

Η μέγιστη επιτρεπτή ροπή MGmax σκλήρυνσης είναι η μέγιστη αξία για τις περασμένες κλωστή τρύπες και δεν πρέπει να ξεπεραστεί.

· Βίδες κλειδώματος:

Για τις βίδες κλειδώματος μετάλλων που παρέχονται τη με αξονικό έμβολο μονάδα, η ροπή MV σκλήρυνσης που απαιτείται για τη βίδα κλειδώματος πρέπει να χρησιμοποιηθεί.

Προφυλάξεις εγκατάστασης

Κατά τη διάρκεια της ανάθεσης και της λειτουργίας, τη με αξονικό έμβολο μονάδα πρέπει πάντα να γεμίσουν με το υδραυλικό πετρέλαιο και να αεριστεί με τον αέρα. Οι ανωτέρω προφυλάξεις πρέπει επίσης να παρατηρηθούν μετά από μια σχετικά μεγάλη περίοδο της αδράνειας, δεδομένου ότι η με αξονικό έμβολο μονάδα μπορεί να στραγγίξει το υδραυλικό πετρέλαιο πίσω στη δεξαμενή μέσω της υδραυλικής γραμμής.

Ειδικά στη θέση εγκαταστάσεων άξονων μετάδοσης «επάνω», η πλήρωση πετρελαίου και η εξάτμιση πρέπει να πραγματοποιηθούν λεπτομερώς, διαφορετικά θα υπάρξουν κίνδυνοι όπως η oil-free λειτουργία.

Το πετρέλαιο αγωγών περίπτωσης στην κατοικία αντλιών πρέπει να στραγγιχτεί στη δεξαμενή μέσω των υψηλότερων λιμένων αγωγών (T1, T2).

Για τους συνδυασμούς πολλαπλάσιων συσκευών, εξασφαλίστε ότι η αντίστοιχη πίεση περίπτωσης για κάθε συσκευή δεν ξεπερνιέται. Όταν μια διαφορική πίεση υπάρχει στους λιμένες αγωγών του εξοπλισμού, η κοινή γραμμή αγωγών πρέπει να αντικατασταθεί έτσι ώστε η ελάχιστη επιτρεπόμενη πίεση περίπτωσης για όλο το συνδεδεμένο εξοπλισμό δεν ξεπερνιέται σε καμία περίπτωση. Εάν αυτό δεν είναι δυνατό, μια χωριστή γραμμή αγωγών πρέπει να τοποθετηθούν εάν είναι απαραίτητο.

Για να λάβουν τις ευνοϊκές τιμές θορύβου, όλες οι συνδέοντας γραμμές πρέπει να χωριστούν με τα ελαστικά στοιχεία και η εγκατάσταση επάνω από τη δεξαμενή πρέπει να αποφευχθεί.

Υπό όλους τους λειτουργούντες όρους, η γραμμή αγωγών περίπτωσης πρέπει να οδηγήσει σε ένα σημείο κάτω από το κατώτατο επίπεδο πετρελαίου στη δεξαμενή.
